FLUKE networks LinkIQ™-IE

Erkennt die wichtigsten Ursachen von Fehlern im Industrial Ethernet

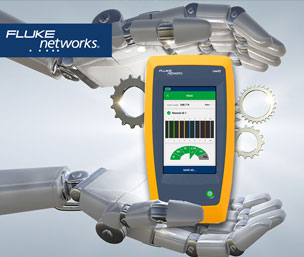

Fluke Networks LinkIQ™-IE
Fluke Networks LinkIQ™-IE

Was bietet der LinkIQ-IE von fluke networks?



Der LinkIQ™-IE ist in der Lage, Strecken bis zu 305 m zu messen und liefert den Abstand zu Fehlern wie Unterbrechungen, Kurzschlüssen und unterminierten Kabeln.



Der mitgelieferte MS-IE Remote Adapter ermöglicht die Erkennung von falsch verdrahteten Adern und Split Pairs an Kabeln, die mit RJ45-, M12X-, M12D- und M8D- abgeschlossenen sind. Der LinkIQ™ unterstützt Ethernet/IP, PROFINET, EtherCAT und andere industrielle Ethernet-Protokolle und qualifiziert die Bandbreite von 10BASE-T bis 10GBASE-T (10 Mbit/s bis zu 10 Gbit/s) Verkabelungen. Er bietet zudem Nearest-Switch Diagnose, einschließlich angebotener Datenrate, Switch Name, Portnummer und VLAN-Informationen sowie PoE- und Lasttests bis Klasse 8 (90 W).



 Vorteile des Fluke Networks LinkIQ-IE auf einen Blick:

  • Prüfung der Leistung von Kabeln bis 10GBASE-T über frequenzbasierte Messungen und Support von Ethernet/IP, PROFINET, EtherCAT
  • Netzwerkfunktionen einschließlich: Nearest-Switch Diagnose, einschließlich angebotener Übertragungsrate, Switch-Name, Portnummer und VLAN.
  • PoE-Verifizierung – erkennt die PoE-Klasse (1-8) und die Leistung und führt einen Last-Test des verfügbaren PoE am angeschlossenen Switch durch
  • Zeigt die Kabellänge, die Wiremap und die Entfernung zu einer Unterbrechung oder einem Kurzschluss an
  • Verwalten der Ergebnisse sowie Drucken von Berichten über LinkWare™ PC
