FLUKE Networks präsentiert: LC Stecker aus "HEAVY METAL"
Für die Messung von Glasfaserstrecken werden unter anderem LC- Steckverbinder benötigt. Typischerweise sind diese aus Kunststoff. Im Alltag kann es bei häufigen Messzyklen sehr leicht passieren, dass die Rastnase abbricht und die Messleitungen dann nicht mehr verwendbar sind.
Fluke Networks hat deshalb einen neuen LC-Referenz-Stecker entwickelt, der hier viel standfester ist und mehrere Tausend Messzyklen übersteht!
Daher stattet Fluke ab sofort alle Messleitungen sowohl für die Dämpfungsmessung (OLTS- Ceritfiber Pro) als auch für das OTDR (Optifiber Pro) mit den neuen Steckern aus Metall aus!
Nachteile von Kunststoff-LC-Anschlüssen
Die Verwendung von Kunststoff für die Anschlüsse, die nur selten umgesteckt werden, hat sich bewährt. Wenn Verbindungen allerdings wiederholt gesteckt & getrennt werden, z.B. bei Glasfaser-Test-Referenzleitungen, so bricht die Rastnase aufgrund des wiederholten Biegens oft direkt am Gehäuse ab.

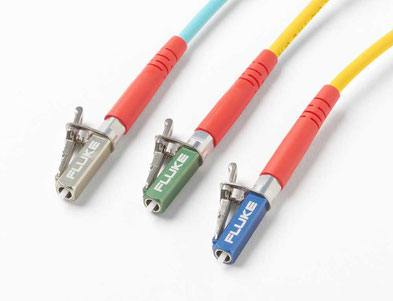

Die Lösung? LC-Stecker aus Metall von FLUKE Networks
Als Alternative für die Notwendigkeit, Ersatz-Referenzkabel für Glasfasertests stets vorrätig zu haben oder Ersatz per Overnight zu ordern, führt Fluke Networks einen robusteren Steckverbinder ein: den Metall-LC.
Alle Fluke-Testkabel für Dämpfungstests und OTDRs mit LC-Anschlüssen sind mit dieser Innovation ausgestattet – eine Premiere in der Branche.
Getestete Qualität
Um sicherzugehen, dass die FLUKE LC-Glasfaserstecker den langfristigen Gebrauch überstehen, wurde der Metall-LC nach GR-326-CORE - einer Leistungsspezifikation für Kabelkonfektionen - langfristigen Tests unterzogen. Der Test gilt als der umfassendste und strengste Standard zum Testen von LC-Glasfaseranschlüssen. Die Glasfaserkabel wurden im Zuge des Tests wie folgt getestet:
- Anforderungen an Geometrie
- Leistung des neuen Produkts
- Thermischer Alterungstest
- Thermischer Zyklustest
- Feuchtigkeitsalterungstest
- Feuchte-/Kondensationszyklustest
- Thermischer Zyklustest nach der Kondensation
- Vibrationstest
- Flexibilitätstest
- Verdrehtest
- Prüftest
- Übertragung mit angelegter Zugbelastung
- Aufpralltest
- Haltbarkeit
- Prüfungsendkriterien (Optik, Endflächen-Ferrulen-Geometrie, Beschädigung)
- Salzsprühtest
Um vor Ort eingesetzt werden zu können, müssen alle LWL-Steckverbinder diesen Test bestehen.
Die Steckverbinder wurden mittels einer Reihe von Steck- und Trennzyklen getestet, um festzustellen, wie viele Zyklen nötig sind bis Dämpfungs- und Rückflussdämpfungswerte die Spezifikationen überschreiten. Ein durchschnittlicher Testzyklus erstreckt sich über für 500 bis 1.000 Testungen.
Bei den Metal LC-Ferrulen wollte Fluke jedoch sichergehen, dass sie diesen Standard übertreffen. So wurden zehn Einheiten für 1.500 Zyklen ohne beobachtbare Änderung der Dämpfung oder Rückflussdämpfung getestet. Dieses führte dazu, dass die für die Metall-LC-Anschlüsse angegebene Haltbarkeit von mindestens 1.000 Zyklen bei einer Dämpfung von weniger als 0,1 dB für den Multimode-Anschluss und 0,2 dB für den Singlemode-Anschluss beträgt. Hierzu gehören die PC- und APC-Versionen.
Der LC-Verschluss wurde ebenfalls auf Haltbarkeit getestet, um sicherzustellen, dass diese Kabel langfristig vor Ort verwendet werden können. Sie wurden mit 10.000 Einsteckvorgängen unter Verwendung eines einzelnen Anschlusses und eines Adapters getestet. Nach jedem 500 Einstecken wurden alle Bereiche des Anschlusses inspiziert, einschließlich Körper/Gehäuse, Halteklammer, Feder und Verschluss. Nach dem Ende der Testreihe zeigte sich der Verschluss unverändert und ohne Schäden.
